O que é tonelada de refrigeração (TR) e capacidade térmica
A Tonelada de Refrigeração (TR) é a unidade de medida que define a capacidade de resfriamento de um sistema. Um TR equivale à quantidade de calor necessária para fundir uma tonelada de gelo em 24 horas (aproximadamente 12.000 BTU/h ou 3.024 kcal/h).
Já a capacidade térmica do chiller refere-se ao volume total de calor que o equipamento consegue remover do fluido (água ou ar) por unidade de tempo, sendo o fator decisivo para o dimensionamento correto do projeto.
Para resfriar a água em processos, ou gerar ar frio para climatizar ambientes, o chiller é a melhor opção
Seja em processos industriais que exigem precisão térmica ou em grandes edifícios comerciais, o chiller se destaca pela versatilidade.
Ele permite o controle rigoroso da temperatura da água, que pode ser transportada por longas distâncias para alimentar diferentes pontos de consumo, garantindo eficiência energética superior em comparação a sistemas de expansão direta convencionais.
Principais aplicações do chiller por setor
- Indústria farmacêutica e alimentícia: Controle de temperatura em linhas de produção e conservação de insumos.
- Hospitais e hotéis: Climatização de grandes áreas com baixo nível de ruído.
- Eventos: Utilização de chillers locáveis para resfriamento temporário de grandes pavilhões.
- Plásticos: Resfriamento de moldes em máquinas de injeção e extrusão.
Como Funciona um Chiller?
O Chiller compreende de 4 componentes básicos de um sistema de refrigeração: Compressor, Condensador, Dispositivo de Expansão e o Evaporador. As funções de cada um destes componentes básicos são explicadas a seguir.
Compressor
Adotando como exemplo o gás refrigerante R-22, se fôssemos condensar o refrigerante à pressão atmosférica, precisaríamos reduzir sua temperatura para – 41ºC. Ou seja, sua temperatura de condensação não seria viável à pressão atmosférica.
A função do compressor é justamente aumentar a pressão do refrigerante, elevar sua temperatura e alterar seu ponto de condensação. Neste caso a condensação se dá em pressões e temperaturas altas.
O Compressor succiona o refrigerante na forma de vapor a baixa pressão e temperatura e o comprime aumentando a sua pressão e temperatura. Esta pressão também é importante para circulação do refrigerante através de todo o circuito de refrigeração.
Importante ressaltar que o Compressor é construído para bombear somente o vapor do refrigerante. Caso contrário, se o refrigerante estivesse em estado líquido no compressor haveria uma quebra de válvulas ou a diluição do óleo de lubrificação danificando os mancais.
Condensador
O vapor quente do refrigerante a alta pressão e temperatura é descarregado no condensador. O Condensador nada mais é que um trocador de calor, o qual pode ser a Ar ou a Água. Como o calor é propagado de uma substância com maior temperatura a uma com menor temperatura, o calor latente absorvido pelo vapor no processo de evaporação mais o calor sensível absorvido pelo vapor no processo de compressão é transferido para o ar (condensação a ar) ou água (condensação a água).
Uma vez que o calor é removido do refrigerante, ele se condensa e retorna ao estado líquido. O Condensador sub esfria o líquido antes de sair do mesmo e ir para a Válvula de Expansão.
Dispositivo de Expansão
Quando o líquido sai do condensador e passa através do dispositivo de expansão, a pressão é reduzida a pressão do evaporador. A esta pressão baixa, uma pequena porção de líquido se evapora imediatamente, esfriando a temperatura do líquido restante à temperatura de evaporação. Sendo esta temperatura mais baixa do que a temperatura do Ar ou a Água que queremos resfriar, o calor retirado pela evaporação do líquido refrigerante no Evaporador resfria o Ar ou Água em questão.
Evaporador
A função do evaporador é resfriar o ar ambiente ou a água do Chiller. O refrigerante líquido absorve o calor do ar ou da água, fazendo que o refrigerante se evapore. O refrigerante, agora em forma de vapor, completa o circuito de refrigeração sendo succionado novamente pelo compressor.
Tipos de Chiller e suas Vantagens
Os Chillers possuem alta tecnologia, proporcionando desempenho e segurança. Os principais tipos de Chillers são os de condensação a água e os de condensação a ar. Ambos oferecem vantagens como o baixo consumo de energia e uma possibilidade de variação de temperatura bastante ampla. Além disso, os aparelhos são eficientes e possuem grande durabilidade.
Chiller por compressão mecânica
Este é o modelo mais comum no mercado, utilizando energia mecânica (geralmente via motor elétrico) para acionar o compressor. O ciclo de refrigeração baseia-se na alteração física do fluido refrigerante entre os estados líquido e gasoso através da variação de pressão.
Chiller por absorção
Diferente do modelo mecânico, o chiller por absorção utiliza uma fonte de calor (como vapor, água quente ou queima de gás) para realizar o ciclo de refrigeração. É ideal para locais que possuem cogeração de energia ou excedente térmico, pois utiliza substâncias como brometo de lítio e água em vez de compressores elétricos.
Chiller modular
O sistema modular permite a conexão de várias unidades menores que trabalham em conjunto. A grande vantagem é a redundância e a escalabilidade: caso um módulo precise de manutenção, os outros continuam operando, e a capacidade do sistema pode ser expandida conforme o crescimento da demanda.
Chiller portátil
Projetado para aplicações que exigem mobilidade ou resfriamento localizado, o chiller portátil é compacto e possui todos os componentes (incluindo tanques e bombas) integrados em uma única estrutura sobre rodas. É amplamente utilizado em laboratórios e processos industriais de pequena escala.

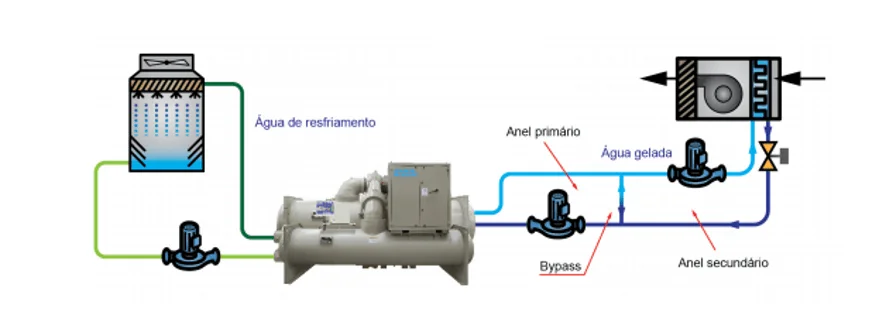

Chiller de Condensação a Água
Os Chillers de condensação a água são equipamentos extremamente versáteis e econômicos. Eles funcionam de forma silenciosa e, por conta disso, são bastante empregados em setores onde o nível de ruído é um critério importante. Os compressores mais empregados são os centrífugos (300TR à 2.000TR) e os de parafuso (100TR à 600TR). Os compressores centrífugos são capazes de atingir eficiências superiores a 20% em relação aos de parafuso, mas possuem um custo maior de investimento inicial.
Vantagens e desvantagens do Chiller de Condensação a Água
As principais vantagens incluem a alta eficiência energética e o tamanho reduzido do equipamento. Como desvantagens, destaca-se a necessidade de torres de resfriamento e um consumo constante de água, exigindo tratamento químico rigoroso para evitar incrustações nas tubulações.

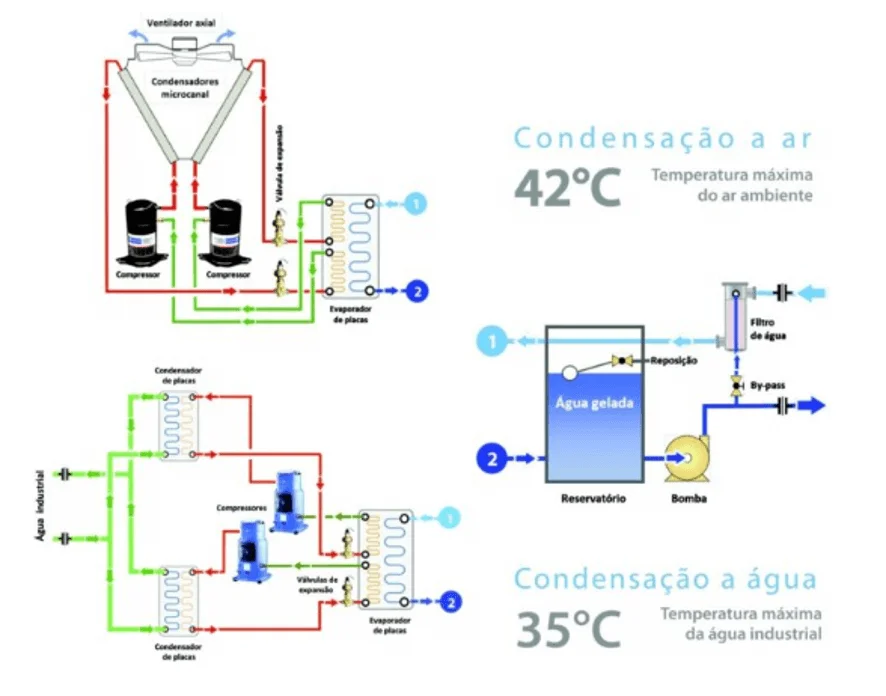

Chiller de Condensação a Ar
São equipamentos robustos e de grande durabilidade, utilizados em larga escala em sistemas de refrigeração industrial. Sua manutenção é mais centralizada e simples. Os compressores são normalmente Scroll (12TR à 150TR) e Parafuso (100TR à 350TR). Os compressores parafuso são mais robustos, possuem menos partes móveis, resultando em maior confiabilidade para o sistema, mas têm custo maior de investimento inicial.
Vantagens e desvantagens do Chiller de Condensação a Ar
A maior vantagem é a simplicidade de instalação, pois não requer torres de resfriamento ou bombas de condensação. Por outro lado, a desvantagem reside na maior ocupação de espaço físico e na eficiência ligeiramente menor em comparação aos sistemas a água em climas muito quentes.
Diferença Entre Chiller e Fan Coil
O Chiller e o Fan Coil são duas partes do mesmo sistema de refrigeração. O Chiller é o equipamento responsável pela produção de água gelada.
Já o Fan Coil é o equipamento que recebe esta água gelada proveniente do Chiller, que circula em sua serpentina interna, e através de um sistema de ventilação interno, força a passagem do ar pela serpentina reduzindo a temperatura do ar e climatizando o ambiente.
Chillers para data centers e aplicações industriais críticas
Em ambientes de missão crítica, como data centers, o chiller precisa operar 24/7 com máxima confiabilidade. Nesses casos, utilizam-se frequentemente sistemas de free-cooling, que aproveitam a temperatura externa baixa para resfriar a água sem ligar os compressores, além de sistemas de redundância (N+1) para garantir que o resfriamento nunca seja interrompido.
Como Escolher o Chiller Ideal?
A escolha depende da carga térmica necessária, do espaço disponível e da infraestrutura de utilidades (disponibilidade de água ou energia elétrica). É fundamental analisar o custo do ciclo de vida (investimento inicial vs. consumo de energia) e o ambiente de instalação para definir entre condensação a ar ou a água.
Manutenção preventiva e Vida útil do Chiller
Para garantir uma vida útil superior a 20 anos, a manutenção preventiva é essencial. Isso inclui a análise periódica do óleo do compressor, a verificação da carga de fluido refrigerante, a limpeza dos trocadores de calor e o monitoramento dos painéis elétricos. Um plano de manutenção bem executado evita paradas não programadas e mantém a eficiência energética original.
Marcas e tipos de Chiller
Carrier, Trane, Hitachi, Komeco, Johnson Controls e Daikin são as principais marcas que fabricam diversos modelos de Chillers atualmente. Os produtos contam com alta tecnologia, proporcionando desempenho e segurança do ponto de vista econômico e ecológico.

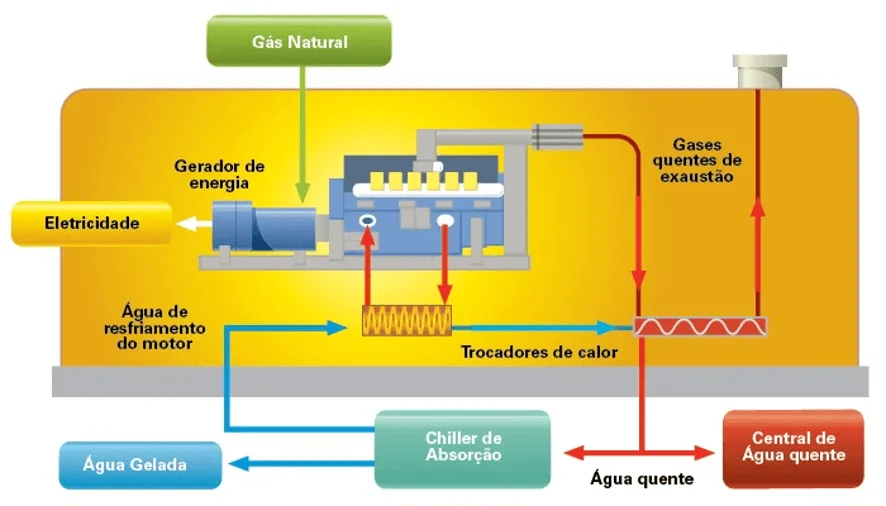

Há também os Chillers de Absorção, pouco utilizados no Brasil, que são alimentados por calor (queima direta de combustível, vapor de água, água quente ou gases de exaustão). São bastante empregados em sistemas de cogeração de energia, dividindo-se em tipos de queima direta e indireta.
